1、產品簡介

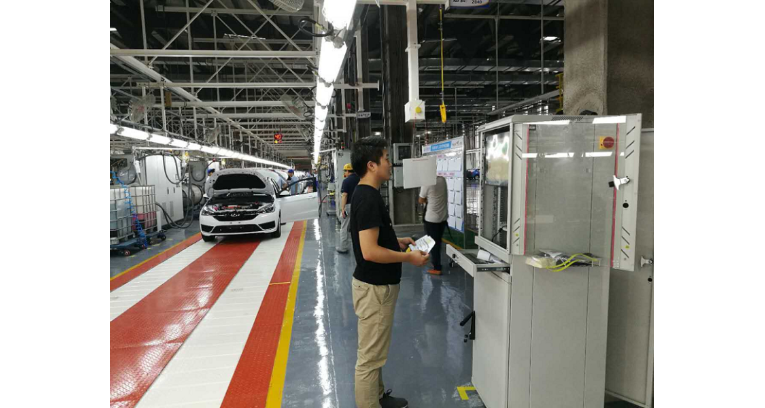

　　總裝EOL檢測設備是通過無線IP將EOL服務器同EOL手持終端設備相連接，由EOL手持終端VCI與車輛CAN網絡通訊，與車輛裝配的ECU進行診斷通訊，并按照車型初始化及檢測要求規范，實現所有車輛要求的初始化、VIN碼寫入、模塊匹配、在線刷寫及相關檢測的項目。

　　2、概述描寫

　　EOL手持設備將與車輛CAN網絡連接，與車輛裝配的ECU進行診斷通訊，并按照車型初始化及檢測要求規范，實現所有車輛要求的初始化、VIN碼寫入、模塊匹配、在線刷寫及相關檢測的項目。

　　并充分具備車型EOL檢測項目基礎上拓展TCU在線匹配、TPMS匹配、ADAS標定、車門預檢、儀表臺預檢等能力。

　　所有手持終端同服務器具備進行無線聯網，所有數據上傳至服務器。以便服務器對數據進行統計、查詢，上傳、下傳數據、數據比對等工作。支持同生產管理系統(MES)接入。

　　支持開放給用戶開發式平臺，客戶具備修改測試流程的權限。權限分級管理，具備多種條件查詢功能，查詢結果可以以文件的方式導出。

　　服務器功能

　　1. 電檢服務器功能

　　支持SQL的數據庫的鏈接。

　　雙服務器系統，互為備份，其中一臺服務器出現故障，另外一臺服務器自動啟動工作。

　　電檢服務器主動向MES系統獲取車輛生產信息，并形成車輛信息數據庫。

　　服務器收集存儲測試設備上傳的測試數據，并整理成車輛測試結果數據庫。

　　車輛配置信息、檢測標準等可以以固定格式存儲在服務器指定位置，并且以特定的方式自動導入到軟件程序中。

　　電檢服務器從密鑰服務器獲取鑰匙碼，并把碼的操作反饋回傳至密鑰服務器。

　　各測試設備的軟件由服務器發布。

　　操作者在檢索數據的時候應該只能檢測數據，可以在無線測試設備上查詢數據，在服務器上查詢?nèi)繑?shù)據。

　　每臺車每一次的配置數據、檢測數據和返修數據都需單獨進行存儲，且同一臺車不同次的檢測數據也需單獨存儲，不能進行覆蓋。

　　服務器軟件可以管理整個測試系統，對整個系統進行監控和控制。

　　2. 數據查詢統計功能

　　服務器和參數計算機應配置數據查詢統計工具，查詢索引必須滿足以下，但不僅限定以下功能：

　　以VIN碼為索引查詢檢測結果。

　　合格/不合格結果統計。

　　統計周期能夠滿足：每班、每天、每月、每年。

　　可以實現以上多個條件組合查詢。

　　查詢結果可以導出，格式為EXCEL文件類型。

　　3. 密鑰管理

　　MES服務器發送車輛識別碼和相關配置信息至電檢設備服務器，服務器根據VIN碼和相關配置信息生成鑰匙碼，并發送至手持診斷儀，寫入相關ECU 。

　　鑰匙碼在傳輸過程中以加密形式傳輸。

　　提供密鑰生成策略、傳輸方案，由業主方確定方案。

　　4. 設備的IP地址中與工廠網絡接口(MES系統)技術功能

　　同客戶確定電檢系統需上傳MES的數據及格式，電檢服務器應具備主動向MES系統上傳指定格式的信息的功能。

　　提供與MES系統聯網的接口服務，提供更優的方案，但方案由客戶確定，按客戶協商確定后的方案執行。

　　設備的IP地址中標方提供需求，必須由業主方統一分配，統一管理。

　　按照雙方約定的業務數據,生成XML文件,通過HTTP協議發送給對方,配合業主方完成接口開發。

　優勢特點

手持終端設備功能

　　具備無線通信模塊，與主服務器通過無線網絡連接。

　　手持檢測設備內置掃描模塊(或RFID模塊)，具備多種識別車輛信息功能。并應預留手動輸入車型代碼功能(鍵盤+軟件盤)。

　　手持檢測設備支持ECU并行刷新功能：依據不同的功能域和網絡，對車輛的軟件升級包進行排序分組，生成刷新請求服務隊列，為了獲得性能，終端設備應盡可能地將并行刷新消息傳播到不同的域和網絡;

　　手持終端設備與VCI連接，采用無線和有線通訊兩種通訊模式同車輛OBD通訊接口通訊;VCI支持通用的大部分診斷物理接口，如：USB Type C、USB Type A、Micro-SIM slot接口等。

　　手持終端內置5G Wi-Fi通訊模塊和藍牙通訊模塊，支持?jǐn)?shù)據無線上傳至服務器功能。

　　VCI支持乘商一體汽車傳統診斷、ECU刷寫以及J2534、DoIP、CAN FD協議;

　　手持終端本地存儲5000臺車數據存儲空間，保證網絡出現故障時，測試數據保存在手持終端。

　　手持終端設備支持?jǐn)U展模塊：各類設備控制模塊、示波器、各類傳感器接入、電流檢測、內窺鏡、Wi-Fi打印機等;

　　手持終端設備具備安卓7.1定制系統或WIN10操作系統，高通8核處理器，10.1英寸電容觸摸顯示屏等更強配置;

　　設備界面布局、界面顯示內容、顯示順序、操作用語符合人機交付規范，操作界面和所有顯示界面支持多語言選擇

主要組成

　1. 工控服務器系統組件

　　2. 手持終端組件

　　3. VCI-多路通訊接口

　　4. 分區顯示屏

　　5. 車輛識別組件

　　6. EOL刷寫、校驗、檢測應用軟件(軟著登字5056808號)

　　7. 服務器應用軟件

　　注：根據整車廠車輛EOL規范文件為準
