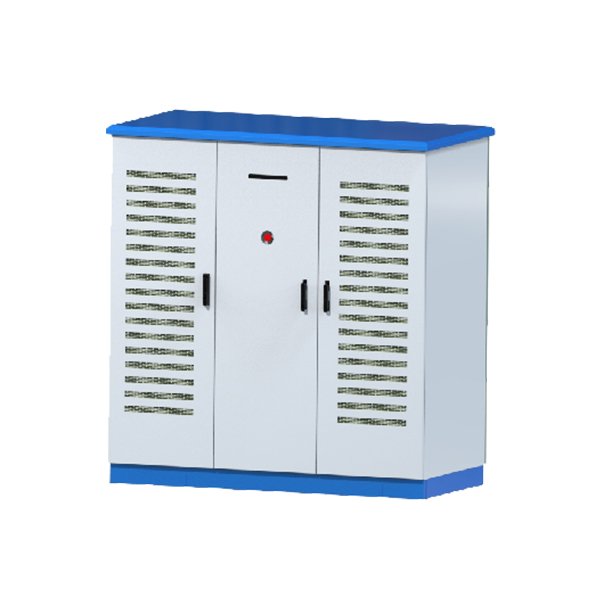

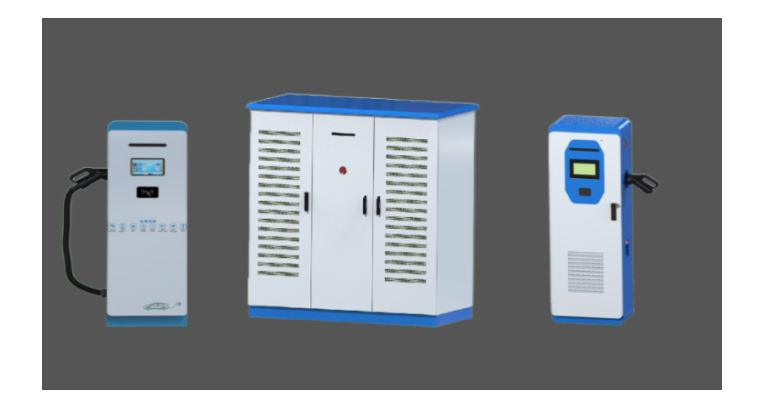

480KW分體式雙終端環形超級充電堆采用雙路交流輸入，分別配置C級防雷保護，經兩路塑殼斷路器和交流接觸器分A、B兩路給充電模塊供電。充電模塊按60KW顆粒度分為8組，每組輸出間并聯直流接觸器，接觸器由開關控制板智能控制并檢測各接觸器狀態，確保更加安全及可靠的完成功率分配任務。

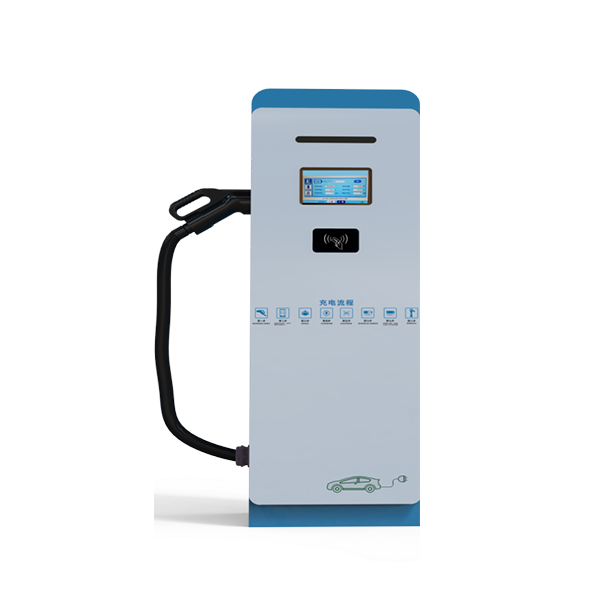

　　當充電終端收到充電指令時，根據車端需求發送需求數據給充電主機，主機根據需求功率按60KW的倍數關系調用模塊數量并控制環形接觸器輸出至終端;終端經絕緣監測確認安全后與車端開始充電。待車端完成充電或人為停止后，終端停止輸出，鎖打開。

　　工作原理圖

　　質量保證

　　完全符合國家及行業標準

　　標準依據------

　　GB/T 18487.1-2023

　　電動汽車傳導充電系統 第1部分：通用要求

　　GB/T 18487.2-2017

　　電動汽車傳導充電系統 第2部分：非車載傳導供電設備電磁兼容要求

　　GB/T 20234.1-2023

　　電動汽車傳導充電用連接裝置 第1部分：通用要求

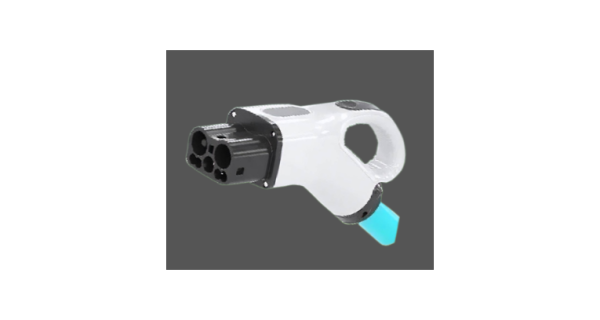

　　GB/T 20234.3-2023

　　電動汽車傳導充電用連接裝置 第3部分：直流充電接口

　　GB/T 27930-2015

　　電動汽車非車載傳導式充電機與電池管理系統之間的通信協議

　　NB/T 33001-2010

　　電動汽車非車載傳導式充電機技術條件

　　NB/T 33008.1-2013

　　電動汽車充電設備檢驗試驗規范 第1部分：非車載充電機
